A diferença servo motor passo híbrido está no método de controle: o servomotor opera em malha fechada com feedback contínuo via encoder ou resolver, enquanto o motor de passo híbrido geralmente opera em malha aberta, contando com precisão mecânica para manter a posição. Essa distinção define diretamente o desempenho, a confiabilidade e o custo de qualquer projeto CNC ou de automação industrial. Entender qual arquitetura atende ao seu requisito específico de carga, velocidade e precisão é a decisão técnica mais importante antes de especificar qualquer sistema de acionamento.
Como funciona o motor de passo híbrido
O motor de passo híbrido combina as características dos motores de relutância variável e de ímã permanente em um único rotor, o que resulta em alta precisão angular e torque eficiente para aplicações de controle repetitivo. O rotor é construído com dentes de aço intercalados com um ímã permanente axial, gerando uma força de retenção mecânica que mantém a posição mesmo sem corrente aplicada. Essa arquitetura é o que diferencia o motor híbrido dos motores de passo simples de relutância variável ou de ímã permanente puro.
O funcionamento ocorre por excitação sequencial das bobinas do estator, movendo o rotor em incrementos angulares fixos chamados de passos. A técnica de microstepping divide cada passo em frações menores, aumentando a resolução angular e reduzindo a vibração mecânica. Sistemas Nema 17 e Nema 23, amplamente usados em CNC e impressão 3D, operam tipicamente com 200 passos por revolução, chegando a 3.200 ou mais com microstepping de 1/16.
As principais características técnicas do motor de passo híbrido são:
- Alta precisão angular sem necessidade de encoder em aplicações de carga estável
- Torque elevado em baixa velocidade, ideal para fresamento e gravação a laser
- Custo de sistema reduzido, pois não exige controladora com loop de posição fechado
- Simplicidade de comissionamento, com configuração direta via driver de passo
A limitação central é a operação em malha aberta: o controlador envia pulsos e assume que o motor os executou. Se a carga exceder o torque disponível, ocorre perda de passo sem qualquer alarme ou correção automática.
Dica Profissional: Ao dimensionar um motor de passo híbrido para CNC, aplique um fator de segurança mínimo de 50% sobre o torque de carga calculado. Motores operando próximos ao limite de torque em malha aberta são os principais responsáveis por perdas de passo silenciosas que comprometem a qualidade da peça.
Como funciona o servo motor e seu controle em malha fechada
O servomotor é definido como um sistema de acionamento que integra motor, encoder e controladora em um loop de controle de posição, velocidade e torque em tempo real. A estrutura básica inclui um motor de corrente contínua sem escovas (BLDC) ou de corrente alternada (AC), acoplado a um encoder incremental ou absoluto que reporta continuamente a posição do eixo à controladora. Esse feedback contínuo é o que distingue o servo de qualquer sistema de malha aberta.
Quando a carga varia e o eixo desvia da posição programada, a controladora detecta o erro via encoder e aplica corrente corretiva em milissegundos. Esse ciclo de correção ocorre centenas de vezes por segundo, o que explica a capacidade do servo de manter precisão mesmo sob variações bruscas de carga. Sistemas como os drives Mitsubishi MR-J4 ou Panasonic MINAS A6 executam esse loop a frequências de 1 kHz ou superiores.
Os benefícios técnicos do servomotor em aplicações industriais incluem:
- Torque constante em toda a faixa de velocidade, incluindo altas rotações
- Resposta dinâmica superior, com aceleração e desaceleração controladas com precisão
- Eliminação de perda de passo, pois qualquer desvio é corrigido automaticamente
- Diagnóstico em tempo real, com alarmes de sobrecarga, falha de encoder e desvio de posição
Dica Profissional: Em servomotores AC, o ganho proporcional do loop de posição (Kp) é o parâmetro mais crítico no comissionamento. Um Kp muito alto causa oscilação mecânica; muito baixo resulta em erro de seguimento excessivo. Sempre execute o autotuning do drive antes de ajustes manuais.
O servo motor oferece alta velocidade, torque constante e excelente resposta dinâmica, tornando-o adequado para aplicações com variação de carga e alta precisão dinâmica. O custo do sistema é significativamente maior, pois inclui encoder, cabo de feedback, drive com processamento de loop fechado e, frequentemente, software de configuração dedicado.

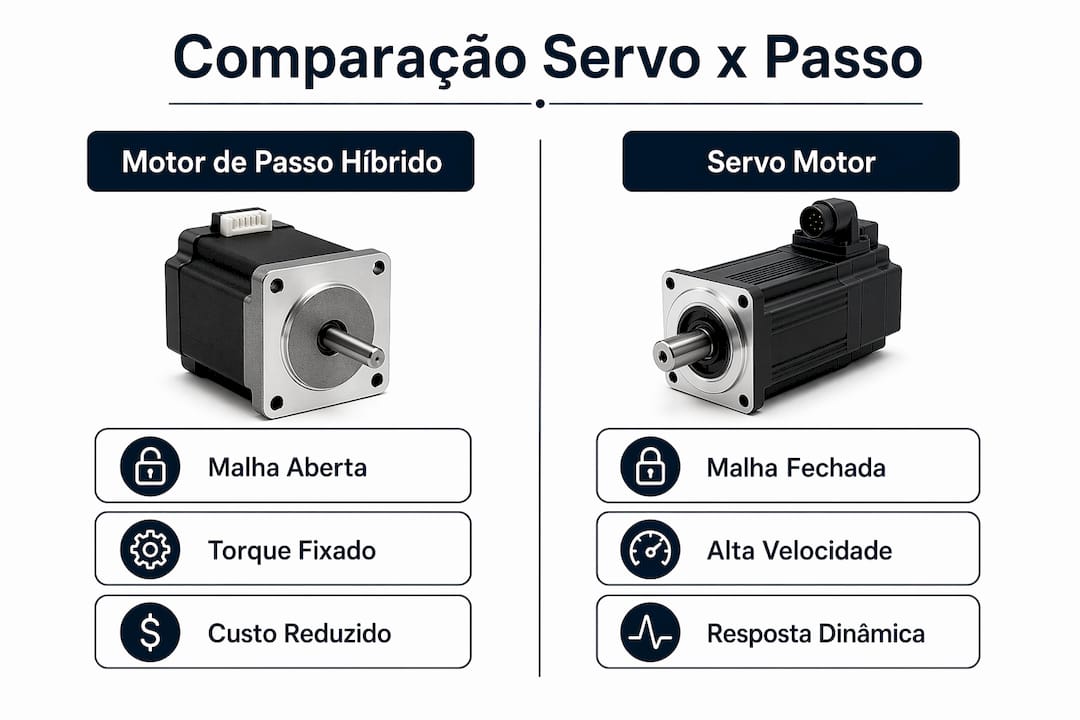

Diferenças diretas: motor de passo híbrido vs servo motor
A comparação entre os dois sistemas vai além do preço. O tipo de controle, a resposta a perturbações e a complexidade de integração definem qual tecnologia é adequada para cada aplicação.
| Critério | Motor de passo híbrido | Servo motor |
|---|---|---|
| Tipo de controle | Malha aberta (sem feedback padrão) | Malha fechada com encoder |
| Precisão de posição | Alta em cargas estáveis | Alta mesmo com variação de carga |
| Torque em baixa velocidade | Excelente | Bom, com controle ativo |
| Torque em alta velocidade | Cai significativamente | Mantido pelo loop de controle |
| Perda de sincronismo | Possível sem alarme | Detectada e corrigida automaticamente |
| Custo do sistema | Baixo a moderado | Moderado a alto |
| Complexidade de comissionamento | Baixa | Média a alta |
| Aplicações típicas | CNC de fresamento leve, impressão 3D, gravação laser | Robótica, centros de usinagem, embalagem de alta velocidade |
A escolha entre os dois é um trade-off entre custo e complexidade de um lado, e desempenho e controle avançado do outro. O motor de passo híbrido ganha em simplicidade e preço; o servo ganha em desempenho e confiabilidade sob condições variáveis.
Um ponto frequentemente ignorado é o comportamento em alta velocidade. O torque do motor de passo híbrido cai de forma acentuada acima de 1.000 rpm, enquanto o servomotor mantém torque útil até 3.000 rpm ou mais. Para aplicações de corte rápido em CNC multieixos, essa diferença é determinante.
O que é o step-servo e por que ele muda o cenário
O step-servo, também chamado de motor de passo com encoder ou closed-loop stepper, é a arquitetura que une o melhor dos dois mundos. Sistemas step-servo combinam motor de passo com encoder para criar controle em malha fechada, mitigando perda de passos e aumentando precisão e confiabilidade. A confusão entre “motor de passo híbrido” e “step-servo” é comum e causa erros sérios no comissionamento de sistemas CNC.
O motor de passo híbrido convencional tem construção híbrida, mas opera em malha aberta. O step-servo usa o mesmo tipo de motor, porém com um encoder acoplado ao eixo e um driver capaz de processar o feedback de posição. Quando o sistema detecta desvio entre a posição comandada e a posição real, ele aplica corrente adicional para corrigir o erro, exatamente como um servo.
As vantagens práticas do step-servo sobre o motor de passo convencional são:
- Eliminação de perda de passo sem o custo total de um servo AC
- Redução do aquecimento, pois o driver ajusta a corrente conforme a carga real
- Maior confiabilidade em ciclos longos de produção sem supervisão constante
- Compatibilidade com drivers de passo existentes em muitas implementações de retrofit
A limitação do step-servo em relação ao servo tradicional é a resposta dinâmica. Em cargas com variações bruscas e de alta frequência, o loop de controle do step-servo é mais lento que o de um servo AC de alta performance. Para aplicações em CNC com movimentos mais estáveis e previsíveis, o step-servo é uma solução técnica e economicamente superior ao motor de passo simples.
Como escolher o motor certo para CNC e automação industrial
A escolha entre motor de passo híbrido e servo motor segue critérios técnicos objetivos. Não existe resposta universal: a decisão correta depende do perfil de carga, da dinâmica de movimento e do orçamento do projeto.
Siga este processo de seleção:
- Mapeie o perfil de carga. Cargas estáveis e previsíveis favorecem o motor de passo híbrido. Cargas variáveis requerem servomotor ou step-servo para evitar perda de sincronismo.
- Defina a faixa de velocidade operacional. Se o sistema opera acima de 600 rpm de forma contínua, o torque do motor de passo híbrido pode ser insuficiente. Avalie o servo motor como alternativa.
- Calcule o torque com margem real. Use o torque de pico da curva do motor, não o torque nominal. Aplique fator de segurança de 50% para operação em malha aberta.
- Avalie o custo total do sistema. O motor de passo híbrido tem custo de aquisição menor, mas um dimensionamento incorreto gera retrabalho e paradas. O servo tem custo inicial maior, porém menor custo de manutenção corretiva em aplicações exigentes.
- Considere o step-servo como meio-termo. Para projetos que precisam de confiabilidade maior que o motor de passo simples, mas não justificam o investimento em servo AC completo, o step-servo é a escolha técnica mais racional.
Dica Profissional: Muitos erros em projetos CNC surgem da suposição de que o motor híbrido opera em malha fechada automaticamente. Verifique sempre a especificação do driver: se não há entrada de encoder e processamento de loop de posição, o sistema é malha aberta, independentemente da construção híbrida do motor.
Em CNC multieixos, a escolha entre passo híbrido e servo é um trade-off entre custo e complexidade versus tolerância a alta dinâmica e variações de carga. Para fresadoras de bancada com cortes leves em alumínio ou MDF, motores Nema 23 híbridos com driver DM556 são suficientes. Para centros de usinagem com trocas de ferramenta e variações de profundidade de corte, servomotores AC com drives dedicados são a especificação correta.
Pontos-chave
O motor de passo híbrido e o servo motor atendem a requisitos distintos: o primeiro oferece simplicidade e custo reduzido para cargas estáveis; o segundo entrega controle preciso e confiabilidade para cargas variáveis e alta dinâmica.
| Ponto | Detalhes |
|---|---|
| Tipo de controle é decisivo | Malha aberta no passo híbrido; malha fechada com encoder no servo motor. |
| Perda de passo é o risco central | Motor de passo híbrido sem encoder pode perder sincronismo sem alarme em cargas excessivas. |
| Step-servo é o meio-termo técnico | Adiciona encoder ao motor de passo, criando malha fechada com custo menor que servo AC. |
| Velocidade define a escolha | Acima de 600 rpm contínuos, o torque do motor de passo cai; servo mantém desempenho. |
| Custo total supera custo de aquisição | Dimensionamento incorreto do motor de passo gera paradas que superam a economia inicial. |
A visão da Vortitec sobre essa escolha em projetos modernos
Depois de fornecer componentes para dezenas de projetos CNC e automação no Brasil, a Vortitec tem uma posição clara sobre esse debate: a maioria dos erros de especificação não vem de desconhecimento do motor, mas de desconhecimento do perfil real da carga.
Vemos com frequência projetos que usam motores de passo híbridos Nema 23 em aplicações onde a carga varia 40% entre passadas de desbaste e acabamento. O resultado é previsível: perda de passo intermitente, peças fora de tolerância e horas de diagnóstico tentando encontrar um problema mecânico que é, na verdade, elétrico e de controle. O motor não é o culpado. A especificação é.
A tendência que observamos em 2026 é a adoção crescente do step-servo em máquinas de médio porte. O custo desses sistemas caiu significativamente, e a diferença de preço em relação ao motor de passo simples já não justifica abrir mão do feedback de posição em aplicações industriais sérias. Para máquinas de produção contínua, o step-servo é hoje a escolha mais racional na maioria dos casos.
Dito isso, o servo AC tradicional ainda é insubstituível em aplicações de alta dinâmica, como robôs articulados, pick-and-place de alta velocidade e centros de usinagem com interpolação simultânea de múltiplos eixos. Nesses casos, a economia com motor de passo é ilusória diante do custo de uma parada de produção.
A recomendação prática da Vortitec é simples: mapeie a carga antes de escolher o motor. Se a carga é estável e o orçamento é restrito, o motor de passo híbrido bem dimensionado funciona. Se há variação de carga ou exigência de alta velocidade, invista no servo ou no step-servo desde o início.
— Vortitec
Soluções Vortitec para motores e controle de movimento
A Vortitec fornece motores de passo híbridos da série Nema, drivers de passo e step-servo, além de controladoras Ruida RDC6445S para sistemas CNC e laser CO2 com controle de movimento de alta precisão. Todos os componentes disponíveis no estoque da Vortitec estão prontos para entrega imediata, sem burocracia de importação e com nota fiscal. Para engenheiros e técnicos que precisam de componentes confiáveis com suporte técnico real, a Vortitec é o fornecedor que mantém sua linha de produção funcionando.
FAQ
O que é a principal diferença entre servo motor e motor de passo?
A diferença central está no tipo de controle: o motor de passo opera em malha aberta sem feedback de posição, enquanto o servo motor usa malha fechada com encoder para correção em tempo real. Essa diferença define precisão, confiabilidade e custo do sistema.
Motor de passo híbrido opera em malha fechada?
Não automaticamente. O motor de passo híbrido tem construção que combina ímã permanente e relutância variável, mas opera em malha aberta por padrão. Somente quando acoplado a um encoder e a um driver com processamento de loop de posição, o sistema passa a operar em malha fechada, tornando-se um step-servo.
Quando devo usar servo motor em vez de motor de passo?
Use servo motor quando a carga varia durante a operação, quando a velocidade operacional supera 600 rpm de forma contínua, ou quando qualquer perda de posição é inaceitável. Para cargas estáveis e baixas velocidades, o motor de passo híbrido bem dimensionado é suficiente.
O que é um step-servo e qual sua vantagem?
O step-servo é um motor de passo com encoder acoplado e driver de malha fechada. Ele elimina o risco de perda de passo com custo menor que um servo AC completo, sendo a solução mais indicada para máquinas CNC de médio porte que precisam de maior confiabilidade sem o investimento total em servo.
Motor de passo híbrido é melhor que servo motor para CNC?
Depende da aplicação. Para CNC com movimentos estáveis e cargas previsíveis, o motor de passo híbrido oferece boa precisão com custo reduzido. Para CNC com variação de carga, alta velocidade ou produção contínua sem supervisão, o servo motor ou o step-servo entregam desempenho e confiabilidade superiores.
